Osnovne informacije.

Funkcija: skladištenje kriogene tekućine
Vrsta: okomita ili horizontalna
Medij za skladištenje: LC2H4, tekući etilen

product-1080-600

Parametri proizvoda

Dizajnerski kod	ASME kotlov i tlačni brod Odjeljak VIII Divizija 1 -2023;
	GB/T150.1 ~ 4-2011 "Platne posude";
	GB/T18442.1 ~ 6-2019 "Statički vakuum izolirani kriogeni tlačni tlak"
Tip	Okomit ili vodoravni
Vrsta izolacije	Visoka vakuum višeslojna izolacija
Temperatura dizajna	Unutarnje plovilo	-196 stupanj
	Vanjska školjka	50 stupnjeva
Maksimum Radni pritisak	Prilagođeni pritisak
Konvencionalna razina tlaka	0. 8 manje od ili jednako P manje od ili jednako 1,6MPA
Radni pritisak	0. 8 ~ 1,6MPA ili prilagođeno
Glavni materijal	Unutarnje plovilo	16mndr
	Vanjska školjka	Q345R
Efektivni volumen	10m3 manje od ili jednako V manje od ili jednako 250 m3
Brzina punjenja	90%
Boja	Prilagođeni / standardni [bijeli]
Slika	Primer + intermedijarni sloj + gornji sloj (3 sloja)
Dizajnerska služba života	20 godina
Transportni paket	Gola, podrška sedlu

Posjet kupacu

Dizajn, proizvodnja i inspekcija spremnika vakuuma uglavnom prema GB/T18442.1 ~ 6-2019 "Statički vakuum izolirani kriogeni tlačni plovilo", a također može slijediti međunarodne standarde poput ASME -a.
Unutarnja posuda koristi se za skladištenje tekućeg etilena, a materijal školjke je austenitni nehrđajući čelik, koji ima dobru otpornost na nisku temperaturu. Školjka igra zaštitnu ulogu i pruža pouzdanu zaštitu za međuslojni izolacijski materijal i stupanj vakuuma.
Međuslojni sloj prihvaća višeslojnu izolaciju visokog vakuuma, a izolacijski materijal izrađen je od aluminijske folije i staklenih vlakana, koji u velikoj mjeri smanjuje upadanje topline, smanjuje brzinu isparavanja LC₂H₄i osigurava dugoročno skladištenje.

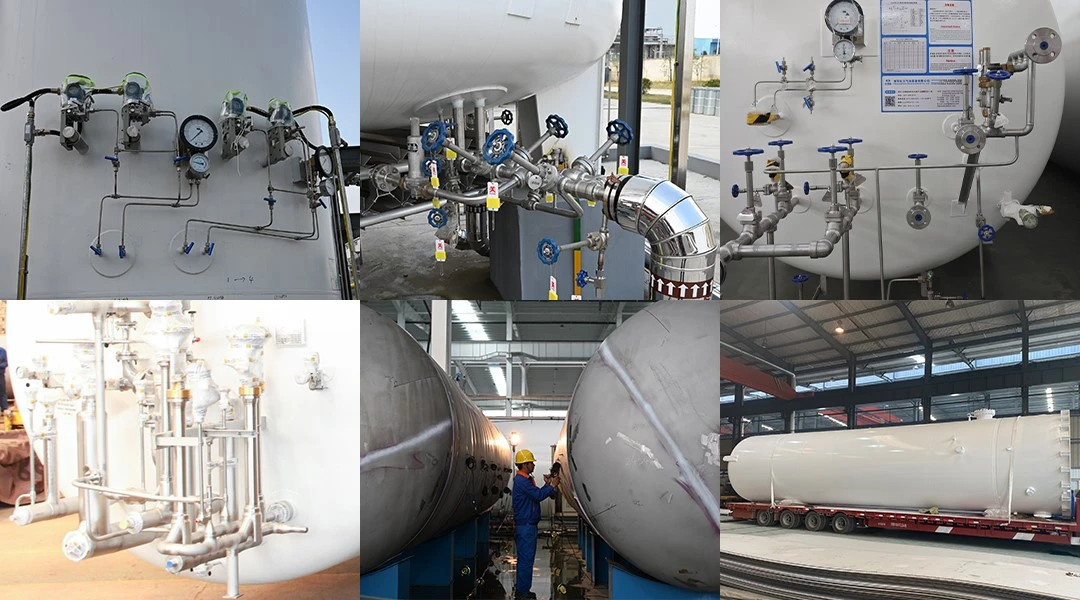

Spremnik za skladištenje opremljen je kriogenim ventilom od nehrđajućeg čelika, kombiniranim vakuumskim ventilom (uključujući vakuum mjerač za mjerenje stupnja vakuuma izolacijskog sloja u bilo kojem trenutku), sigurnosnim ventilom, uređajem za pomoć, mjeračem tlaka, mjeračem razine tekućine i drugim instrumentima ventila;
Unutarnja posuda opremljena je s dva skupa neovisnih uređaja za pomoć prekomjernog tlaka kako bi se učinkovito osigurala sigurnost spremnika. Osim toga, uređaji otporni na sigurnost eksplozije instalirani na vanjskom plovilu dodatno osiguravaju sigurnost i pouzdanost cijele opreme.
Za unutarnju posudu spremnika, 100% radiografska ispitivanja (RT) prvo se izvodi na zavarenim spojevima kategorije A i kategorije B. Nakon toga slijedi 100% penetrant testiranje (PT) na svim zavarenim spojevima. Nakon što se osigura da su nerazorni rezultati ispitivanja kvalificirani, na unutarnjem brodu provodi se pneumatski test. Konačno, svaki zavarivanje i spoj podvrgnut je ispitivanju curenja pomoću detektora propuštanja masenog mase.
Gotov film na vanjskoj površini spremnika je gust, čvrst i pouzdan, a suha debljina filma boje veća je od 200 µm.
Spremnik treba zamijeniti dušikom prije napuštanja tvornice. Unutrašnjost tekućeg spremnika napunite {{{0}}. 03 ~ 0,05MPA tlačni dušični plin za zaštitu.
LC₂H₄Spremnik s visokim vakuumom lako je ugraditi i imati niske troškove održavanja. Uglavnom se koristi u postrojenjima za proizvodnju petrokemijskih etilena.
